Точность вала: допуски и посадки
Подшипник оснащён внутренним винтом с шестигранным гнездом, который используется для монтажа и фиксации вала. При нормальных условиях эксплуатации между подшипником и валом, как правило, применяется посадка с зазором; точность размеров вала указана в таблице 1.
| Диаметр вала, мм |
Низкая скорость (h9) |
Средняя скорость (h8) |
Высокая скорость (h7) |
Высокая скорость (j6) |
Высокая скорость (h6) |
| верх. | ниж. | верх. | ниж. | верх. | ниж. | верх. | ниж. | верх. | ниж. |
| >10 ≤18 | 0 | −43 | 0 | −27 | 0 | −18 | +8 | −3 | 0 | −11 |
| >18 ≤30 | 0 | −52 | 0 | −33 | 0 | −21 | +9 | −4 | 0 | −13 |
| >30 ≤50 | 0 | −62 | 0 | −39 | 0 | −25 | +11 | −5 | 0 | −16 |
| >50 ≤80 | 0 | −74 | 0 | −46 | 0 | −30 | +12 | −7 | 0 | −19 |
| >80 ≤120 | 0 | −87 | 0 | −54 | 0 | −35 | +13 | −9 | 0 | −22 |
Таблица 1. Точность размеров валов (посадка с зазором) для подшипников с цилиндрическим отверстием, в мкм
Однако если подшипник должен работать при высоких скоростях вращения или выдерживать большие нагрузки, между подшипником и валом должна применяться переходная посадка; точность размеров вала должна соответствовать таблице 2.
| Диаметр вала, мм |
Высокая скорость (m5) |
Тяжёлая нагрузка (m7) |
Высокая скорость (n6) |
Тяжёлая нагрузка (n7) |
| верх. | ниж. | верх. | ниж. | верх. | ниж. | верх. | ниж. |
| >10 ≤18 | +18 | +7 | +25 | +7 | +23 | +12 | +30 | +12 |
| >18 ≤30 | +21 | +8 | +29 | +8 | +28 | +15 | +36 | +15 |
| >30 ≤50 | +25 | +9 | +34 | +9 | +33 | +17 | +42 | +17 |
| >50 ≤80 | +30 | +11 | +41 | +11 | +39 | +20 | +50 | +20 |
| >80 ≤120 | +35 | +13 | +48 | +13 | +45 | +23 | +58 | +23 |
Таблица 2. Точность размеров валов для подшипников с цилиндрическим отверстием (переходная посадка), в мкм
Подшипники, оснащённые закрепительной втулкой, имеют коническое внутреннее отверстие с конусностью 1:12; таким образом, эти подшипники подходят для использования в качестве промежуточных опор на длинных валах. В таких случаях точность размеров вала, сопрягаемого с этими подшипниками, должна соответствовать таблице 3.
| Диаметр вала, мм |
Малая ось (h9) |
Большая ось (h10) |
| верх. | ниж. | верх. | ниж. |
| >10 ≤18 | 0 | −43 | 0 | −70 |
| >18 ≤30 | 0 | −52 | 0 | −84 |
| >30 ≤50 | 0 | −62 | 0 | −100 |
| >50 ≤80 | 0 | −74 | 0 | −120 |
| >80 ≤120 | 0 | −87 | 0 | −140 |
| >120 ≤180 | 0 | −100 | 0 | −160 |
Таблица 3. Точность размеров валов для подшипников с коническим отверстием, в мкм

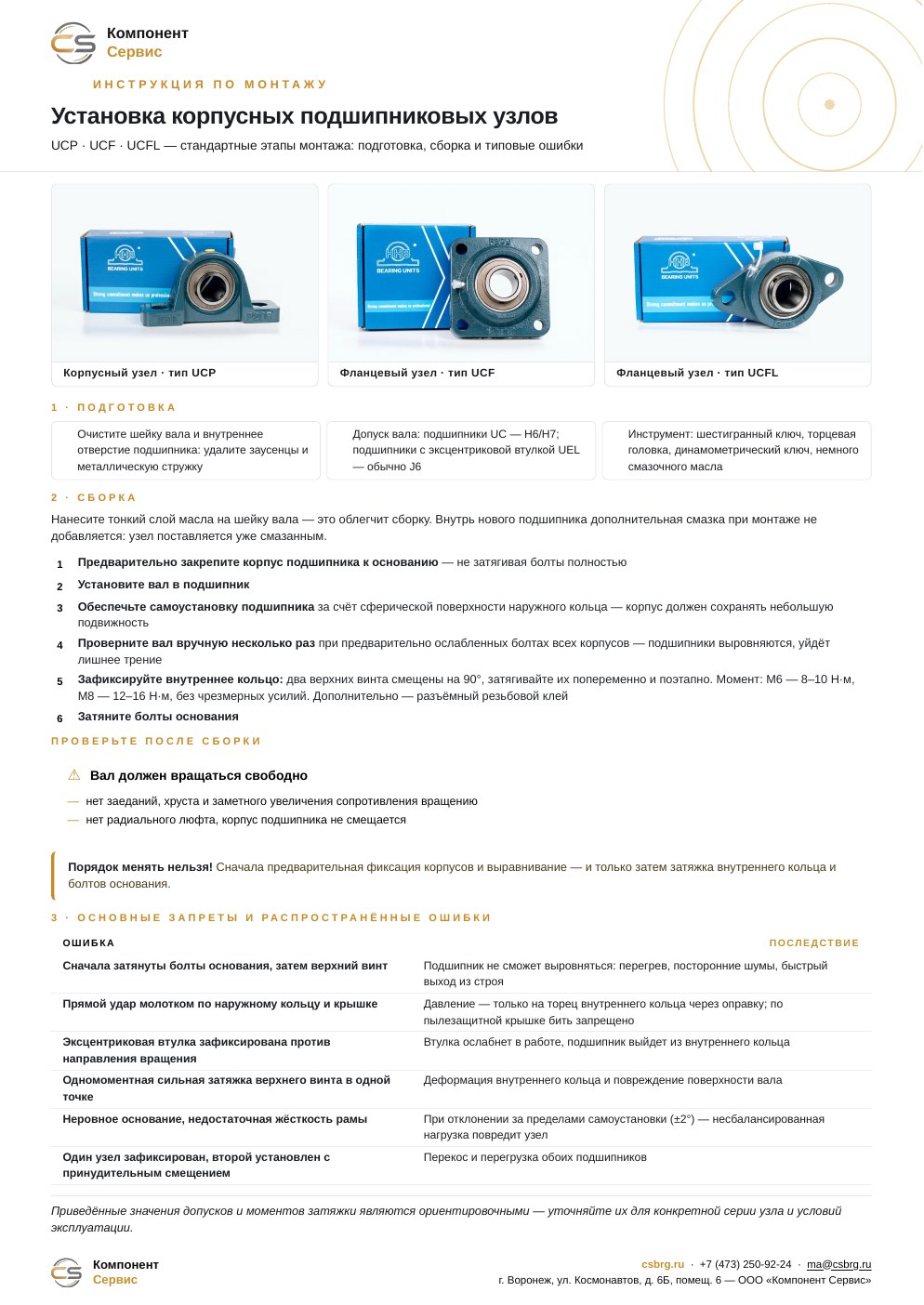

Руководство по установке корпусных подшипниковых узлов
Часть 1. Стандартные этапы установки узлов типа «подушка» (UCP/UC, UELP — с эксцентриковой втулкой)
Важный принцип: сначала предварительно закрепите корпус подшипника → вставьте подшипник на вал → обеспечьте автоматическое выравнивание вала → затем зафиксируйте внутреннее кольцо подшипника → в завершение затяните болты основания. Порядок менять нельзя!
1. Подготовка перед установкой
- Очистка и проверка. Очистите шейку вала, внутреннее отверстие подшипника и полость корпуса подшипника, удалите заусенцы, ржавчину и металлическую стружку. Выступы и неровности на шейке вала необходимо зашлифовать до гладкости.
- Проверьте размеры вала: рекомендуемый допуск вала для обычных подшипников UC с верхним винтом — H6/H7; для подшипников с эксцентриковой втулкой UEL обычно используется допуск J6.
- Проверьте подшипники на наличие ржавчины, повреждений корпуса и заеданий при вращении.
- Подготовка инструментов. Шестигранный ключ, торцевая головка, динамометрический ключ, медный стержень (не ударяйте по подшипнику молотком напрямую), небольшое количество смазочного масла.
- Смазка. Нанесите тонкий слой моторного масла на шейку вала — это облегчит сборку. Подшипник поставляется с собственной консистентной смазкой, поэтому не нужно добавлять большое количество дополнительного масла.
2. Универсальный процесс установки (подходит для нескольких опор подшипника на одном валу)
Вариант А: готовое изделие в сборе (подшипники уже установлены в корпусе — наиболее распространённый узел UCP):
- Свободно вставьте весь подшипниковый узел в вал и сдвиньте его в расчётное положение установки. Установите корпус подшипника на основание рамы, наденьте крепёжные болты и сначала аккуратно затяните их вручную — не затягивайте полностью! Цель: сохранить небольшую подвижность корпуса и добиться автоматического центрирования за счёт сферической поверхности подшипника.
- После того как все корпуса подшипников на всём валу будут установлены, а болты предварительно ослаблены, вручную несколько раз проверните вал — это позволит автоматически выровнять подшипники и устранить любое трение.
Фиксация подшипников и вала (две конструкции фиксируются отдельно):
- ① Тип фиксации с верхним винтом UC (UCP, наиболее распространённый вариант). Два шестигранных верхних винта смещены относительно друг друга на 90 градусов. Затягивайте верхние винты попеременно и поэтапно (постепенно затягивая по диагонали). Ориентировочные значения момента затяжки: винт М6 — примерно 8–10 Н·м; М8 — примерно 12–16 Н·м. Не прилагайте чрезмерных усилий. Дополнительно: можно нанести небольшое количество разъёмного резьбового клея, чтобы предотвратить ослабление верхнего винта.
- ② Тип фиксации с эксцентриковой втулкой UEL (UELP, часто используется в транспортном и сельскохозяйственном оборудовании). Эксцентриковая втулка надевается на эксцентриковую ступень внутреннего кольца. Поверните эксцентриковую втулку в направлении нормального вращения устройства, пока она не зафиксируется. Используйте медный стержень, чтобы постучать по потайному отверстию эксцентриковой втулки для дополнительной фиксации клином, а затем затяните стопорный штифт. Ключевой момент: фиксируйте в направлении вращения; при обратной фиксации втулка легко ослабнет!
- После фиксации подшипника и вала затяните болты корпуса подшипника поэтапно, по диагонали — это предотвратит деформацию основания.
- Заключительная проверка: вручную проверните вал — он должен вращаться плавно, без заеданий и посторонних шумов.
Вариант Б: раздельная сборка подшипников и корпусов (отдельные подшипники UC + корпуса):
- Вставьте подшипниковый узел в зазор сбоку корпуса подшипника и поверните его на 90°, чтобы занять нужное положение. Убедитесь, что масляное сопло не перекрыто основанием. Далее выполните шаги 2–6 по плану А, описанному выше, чтобы завершить установку.
3. Основные запреты и распространённые ошибки
- Ошибка 1: сначала затягивают болты основания, затем — верхний винт подшипника. После фиксации основания подшипник не сможет выровняться, а принудительная сборка приведёт к перегреву, появлению посторонних шумов и быстрому выходу подшипника из строя.
- Ошибка 2: прямой удар молотком по наружному кольцу и защитной крышке подшипника. Давление можно оказывать только на торец внутреннего кольца с помощью медного стержня. Строго запрещено ударять по пылезащитной крышке.
- Ошибка 3: фиксация эксцентриковой втулки против направления вращения. Во время работы оборудования эксцентриковая втулка автоматически ослабнет, из-за чего подшипник выйдет из внутреннего кольца.
- Ошибка 4: одномоментное сильное затягивание верхнего винта в одной точке. Это может привести к деформации внутреннего кольца и повреждению поверхности вала из-за сжатия.
- Ошибка 5: неровное основание, недостаточная жёсткость рамы. Если отклонение превышает диапазон автоматического центрирования подшипника (±2°), длительная несбалансированная нагрузка повредит подшипник.
4. Простые шаги по демонтажу
- Ослабьте стопорный винт верхнего винта внутреннего кольца подшипника / эксцентриковой втулки.
- Для типа с эксцентриковой втулкой: вставьте железный стержень в потайное отверстие и постучите в направлении, противоположном вращению, чтобы освободить эксцентриковую втулку.
- Ослабьте крепёжные болты корпуса подшипника.
- Весь корпус подшипника выдвинется из вала в осевом направлении.

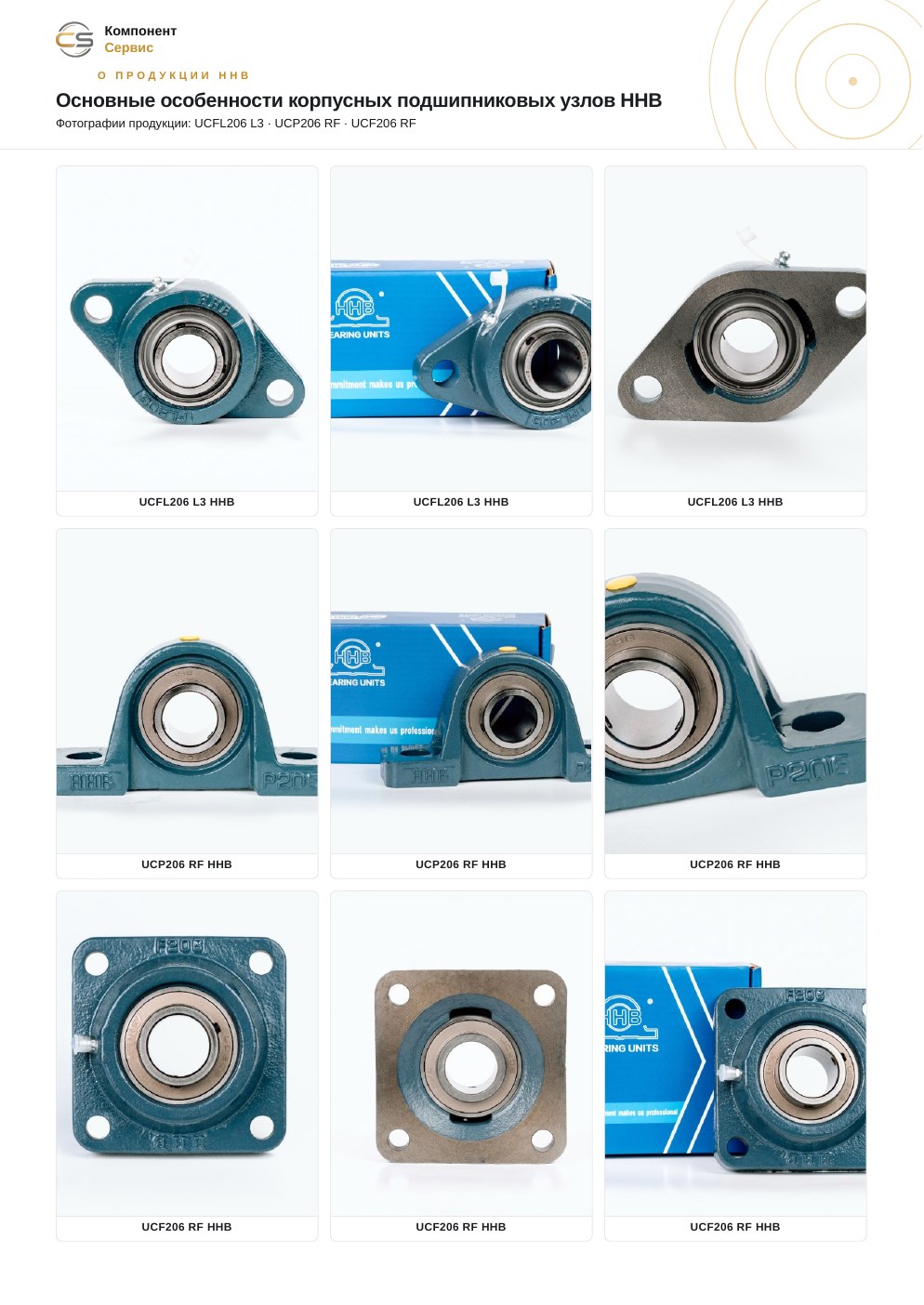

Часть 2. Ключевые отличия в установке корпусов для наиболее распространённых моделей
UCP — вертикальное основание (наиболее распространённый вариант, квадратное основание)
- Болты основания необходимо затягивать по диагонали, чтобы предотвратить перекос основания.
- Подходит для горизонтальных трансмиссионных валов.
- Допускается центрирование в пределах ±2°. Основание должно обеспечивать плоский контакт.
- Не подходит для условий с сильной вибрацией и вертикальной установкой с нагрузкой.
UCF — корпус с квадратным фланцем (фланец с четырьмя отверстиями)
- Фланец крепится к монтажной поверхности, которая должна быть ровной.
- Нельзя подкладывать прокладку только с одной стороны — это может привести к перекосу подшипника.
- Подходит для вертикальной установки на панели (барабан, боковая панель конвейера).
UCFL — корпус с ромбовидным фланцем (два отверстия)
- Затягивайте два болта симметрично и постепенно.
- Используется в условиях ограниченного пространства.
- Жёсткость ниже, чем у UCF, — не подходит для тяжёлых нагрузок.
UCT — корпус со скользящей направляющей (регулируемые удлинённые отверстия)
- Удлинённое овальное отверстие используется для регулировки натяжения цепи/ремня.
- Сначала отрегулируйте межосевое расстояние и натяжение, затем затяните болты основания.
- После регулировки необходимо повторно проверить ось вращения, чтобы убедиться в отсутствии отклонений.
UCPA — подвесной корпус (подъёмная, подвесная установка сверху)
- В условиях подъёма следует отдавать предпочтение типу с эксцентриковой втулкой UEL, поскольку тип с верхним винтом UC склонен к ослаблению из-за длительной вибрации.
- После сборки необходимо принять меры против ослабления и проводить регулярные проверки.
Часть 3. Сводка дополнительных запретов при установке
Строго запрещено сначала фиксировать корпус подшипника, а затем затягивать внутреннее кольцо подшипника!
Строго запрещено напрямую ударять по наружному кольцу и пылезащитной крышке подшипника. Допускается только лёгкое постукивание по торцу внутреннего кольца.
Запрещено фиксировать эксцентриковую втулку против направления вращения оборудования.
Не затягивайте болты с усилием, чтобы выровнять неровность основания.
Не используйте неразъёмный резьбовой клей — впоследствии узел невозможно будет демонтировать.

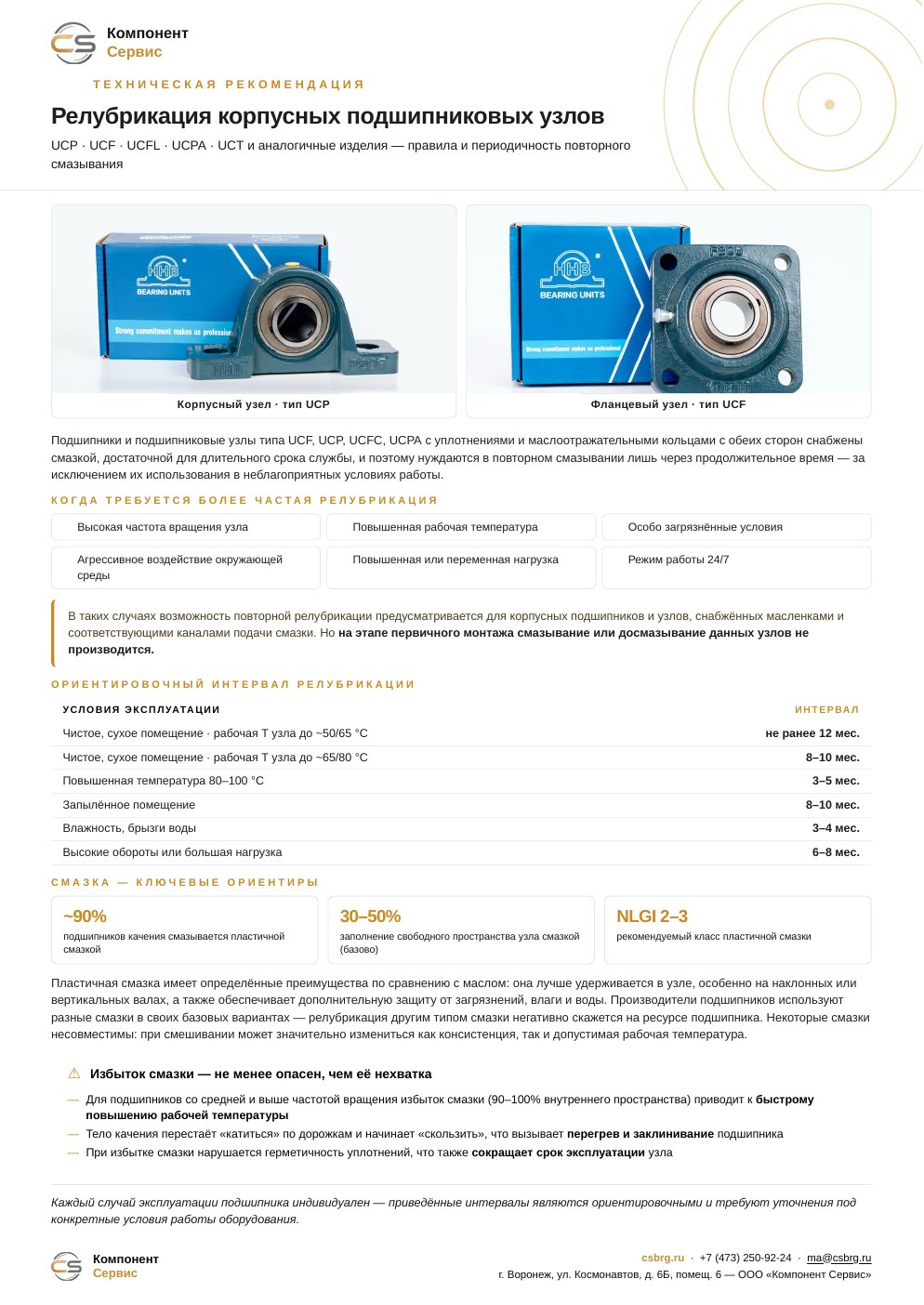

Релубрикация корпусных подшипниковых узлов
UCP · UCF · UCFL · UCPA · UCT и аналогичные изделия — правила и периодичность повторного смазывания.
Подшипники и подшипниковые узлы типа UCF, UCP, UCFC, UCPA с уплотнениями и маслоотражательными кольцами с обеих сторон снабжены смазкой, достаточной для длительного срока службы, и поэтому нуждаются в повторном смазывании лишь через продолжительное время — за исключением использования в неблагоприятных условиях работы.
~90%
подшипников качения смазывается пластичной смазкой
30–50%
заполнение свободного пространства узла смазкой (базово)
NLGI 2–3
рекомендуемый класс пластичной смазки
Когда требуется более частая релубрикация
- высокая частота вращения узла;
- повышенная рабочая температура;
- особо загрязнённые условия;
- агрессивное воздействие окружающей среды;
- повышенная или переменная нагрузка;
- режим работы 24/7.
Возможность повторной релубрикации предусматривается для корпусных подшипников и узлов, снабжённых масленками и соответствующими каналами подачи смазки. На этапе первичного монтажа смазывание или досмазывание данных узлов не производится.
Ориентировочный интервал релубрикации
| Условия эксплуатации | Интервал |
|---|
| Чистое, сухое помещение · рабочая T узла до ~50/65 °C | не ранее 12 мес. |
| Чистое, сухое помещение · рабочая T узла до ~65/80 °C | 8–10 мес. |
| Повышенная температура 80–100 °C | 3–5 мес. |
| Запылённое помещение | 8–10 мес. |
| Влажность, брызги воды | 3–4 мес. |
| Высокие обороты или большая нагрузка | 6–8 мес. |
Смазка — ключевые ориентиры
Пластичная смазка имеет определённые преимущества по сравнению с маслом: она лучше удерживается в узле, особенно на наклонных или вертикальных валах, а также обеспечивает дополнительную защиту от загрязнений, влаги и воды. Производители подшипников используют разные смазки в своих базовых вариантах — релубрикация другим типом смазки негативно скажется на ресурсе подшипника. Некоторые смазки несовместимы: при смешивании может значительно измениться как консистенция, так и допустимая рабочая температура.
⚠ Избыток смазки — не менее опасен, чем её нехватка. Для подшипников со средней и выше частотой вращения избыток смазки (90–100% внутреннего пространства) приводит к быстрому повышению рабочей температуры. Тело качения перестаёт «катиться» по дорожкам и начинает «скользить», что вызывает перегрев и заклинивание подшипника. При избытке смазки нарушается герметичность уплотнений, что также сокращает срок эксплуатации узла.
Каждый случай эксплуатации подшипника индивидуален — приведённые интервалы являются ориентировочными и требуют уточнения под конкретные условия работы оборудования.
По вопросам подбора и установки обращайтесь к специалистам ООО «Компонент Сервис».
